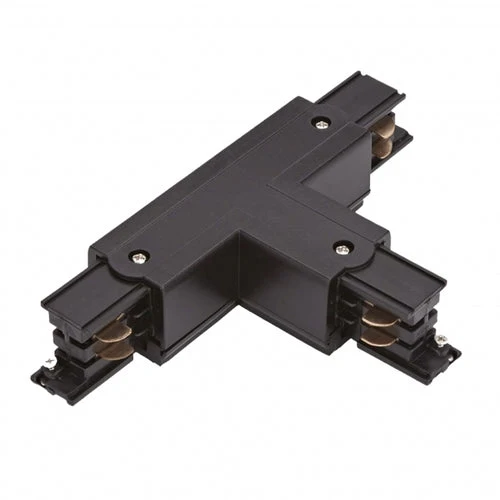

3-Phasen-Schienen-T-förmiger Innenverbinder | Schwarz | Links Universal

Dieser dreiphasige T-förmige Verbinder dient zur Verlängerung der Schiene, wenn Sie mehrere Kurven benötigen, ohne jedes Mal eine Stromversorgung anschließen zu müssen. Der T-förmige Innenverbinder lässt sich vollständig in die dreiphasige Schiene einschieben. Zum Abschließen der Schiene verwenden Sie eine dreiphasige Endkappe.

LINKER KREIS

• Abmessungen: 100 x 66 mm
• Geeignet für: Drehstromschienen
• Gehäusefarbe: Weiß
• Material: PC
• Menge im Karton: 25 Stück

Was ist ein linker Stecker und was brauche ich dafür?

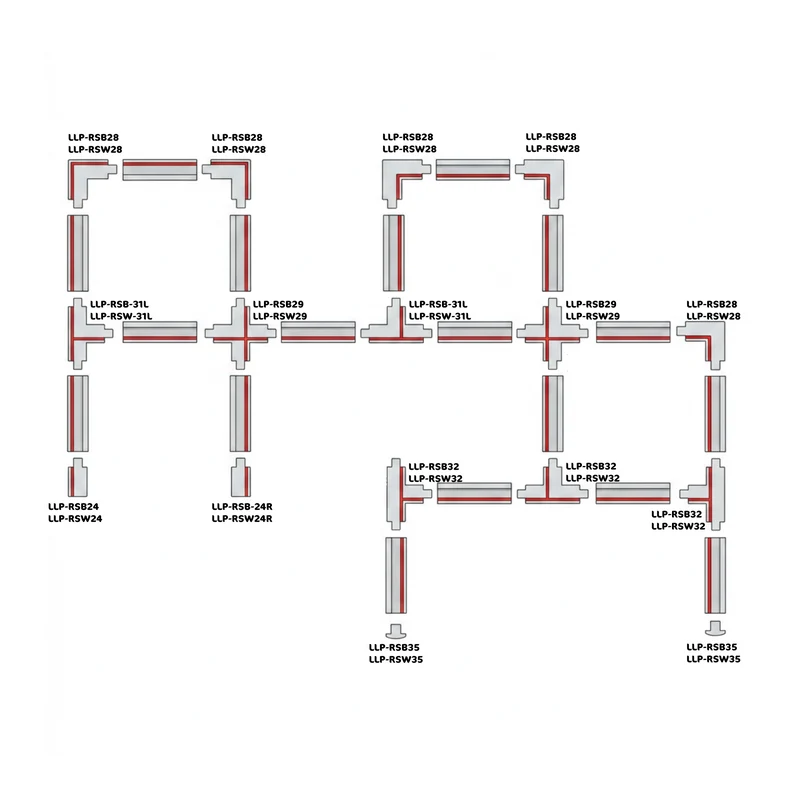

Um Abzweigungen mit einem Drehstrom-Leitungssystem zu erstellen, muss der Stromkreis geschlossen sein. Dies ist im Bild mit einer roten Linie gekennzeichnet. Wenn Sie beispielsweise ein großes Quadrat bilden, müssen die T-Stücke gegenüberliegend unterschiedlich sein. Dies ist notwendig , damit die rote Linie übereinstimmt. Wenn Sie zwei identische T-Stücke gegenüber platzieren, stimmt die rote Linie nicht überein . Daher ist der Stromkreis nicht geschlossen, und die Beleuchtung funktioniert nicht.

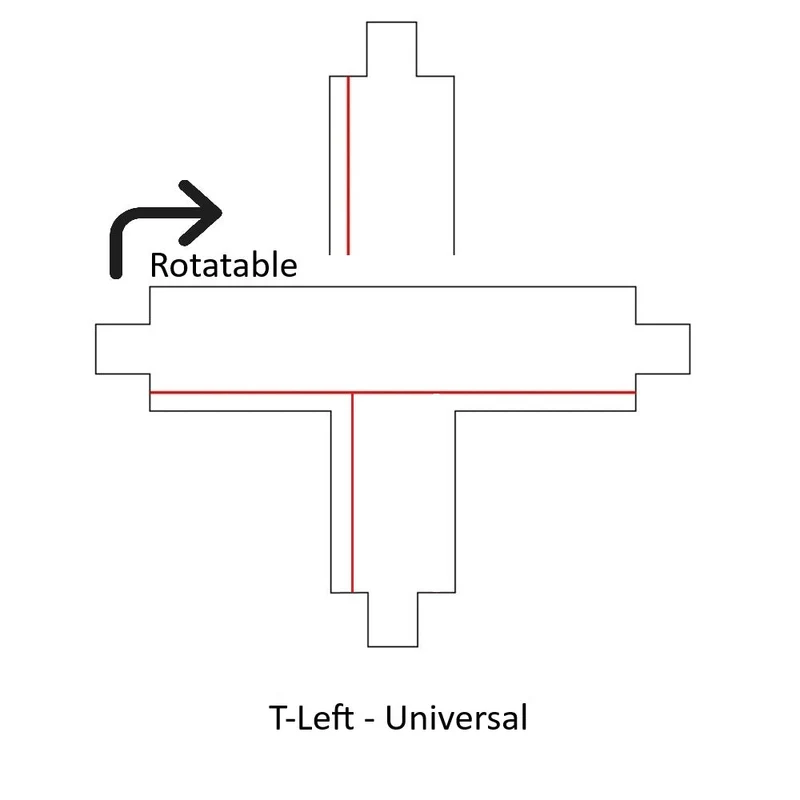

Wann muss dieser Stecker umgedreht werden?
Bei komplexeren Schienenverläufen kann es vorkommen, dass Sie den T-Verbinder drehen müssen. Dadurch wird sichergestellt, dass die rote Ader (der Neutralleiter) korrekt mit der anderen roten Ader verbunden ist. Anschließend können Sie die Installation Ihrer Schienen fortsetzen. Normalerweise ist dies nicht häufig nötig.

Folgende T-Stücke passen einander gegenüber:

• RECHTS gegen LINKS

Bei einer 8- oder H-Form benötigt man also immer zwei T-Stücke, 1x RECHTS und 1x LINKS.
