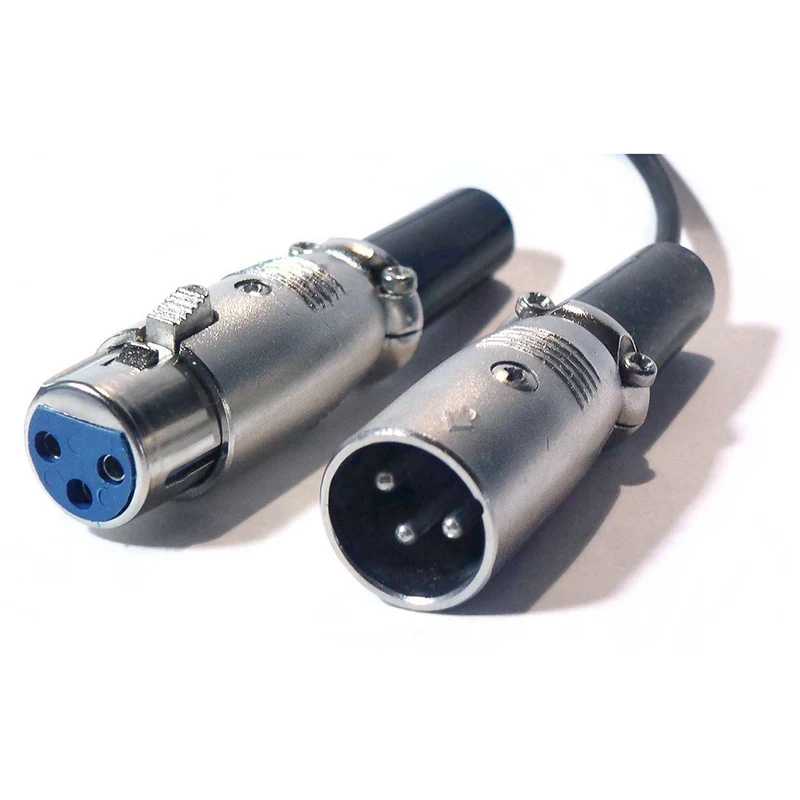

DMX512 Kabel IP65

DMX512 Kabel

• XLR-kontakt
• 3 pin hona
• 3 pin hane
• 2000 x Ø6 mm
• IP65

DMX (Digital MultipleXing) är en standard för ljusstyrning/kontroll. En DMX-enhet kommunicerar med belysningsenhetens (anpassad för DMX) adress och ”lyssnar” efter kommandon som skickas av en DMX-kontroll. Adressen ställer man in antingen genom en rad DIP-switchar, knappar eller en LCD-display. En rörlig lampa har multipla adresser (färgbyte, på/av och rörelse). Flera belysningsenheten kan ha samma adress och när ett kommando skickas, kommer alla belysningsenheter att svara. Vissa DMX enheter kan kontrollera 512 adresser (DMX512).

XLR-kontakt även kallad Cannonkontakt. Namnet XLR kommer av Cannon X Series Latch Rubber, vilket syftar på att det var kabeln av typen X med latch (koppling så att kontakten inte ramlar ur) och rubber (gummidielektrikum). Denna typ av kontakt används mestadels som anslutningsdon i ljus- och ljudsystem (belysning, mikrofoner, högtalare m.m.). Förbindelserna kan vara balanserade, det vill säga med två signalledare (plus och minus) och en jordledare vilket isolerar signalen bättre från störningar än vanliga obalanserade anslutningar (till exempel Phono/RCA-pluggar i hemstereo). Vanligast är den 3-poliga kontakten men det förekommer även 4-, 5-, 6- och 7-poliga kontakter.

När det gäller kontakterna på den 3-poliga kontakten, gäller följande:
Stift 1: Signal Jord / GND
Stift 2: DMX-Buss Data -
Stift 3: DMX-Buss Data +
